Demontage bis zur Gerätetafel – Schritt 26 bis 30

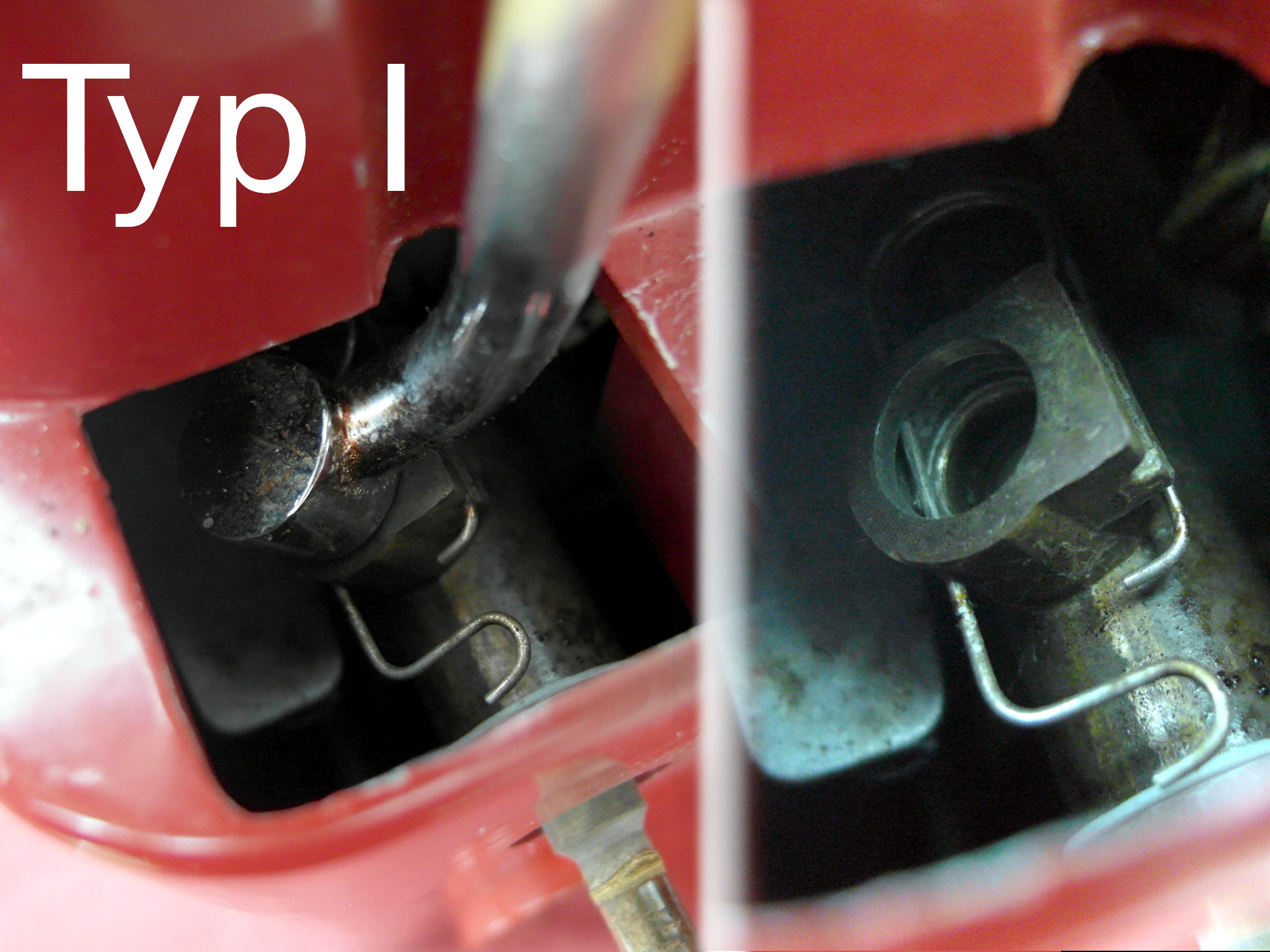

Nur für Typ I: Um die Federklemme am Sitz des Dampfauslasses zu erreichen, stellt man die Maschine am besten auf den Kopf. Die Enden der Federklemme müssen auseinander gedrückt werden, damit das Dampfrohr gelöst werden kann. Am besten erkennen kann man die Konstruktion, nachdem das Dampfrohr entfernt ist (rechter Bildteil). Hier macht es echt Sinn, sich das Bild mit einem Klick zu vergrößern!

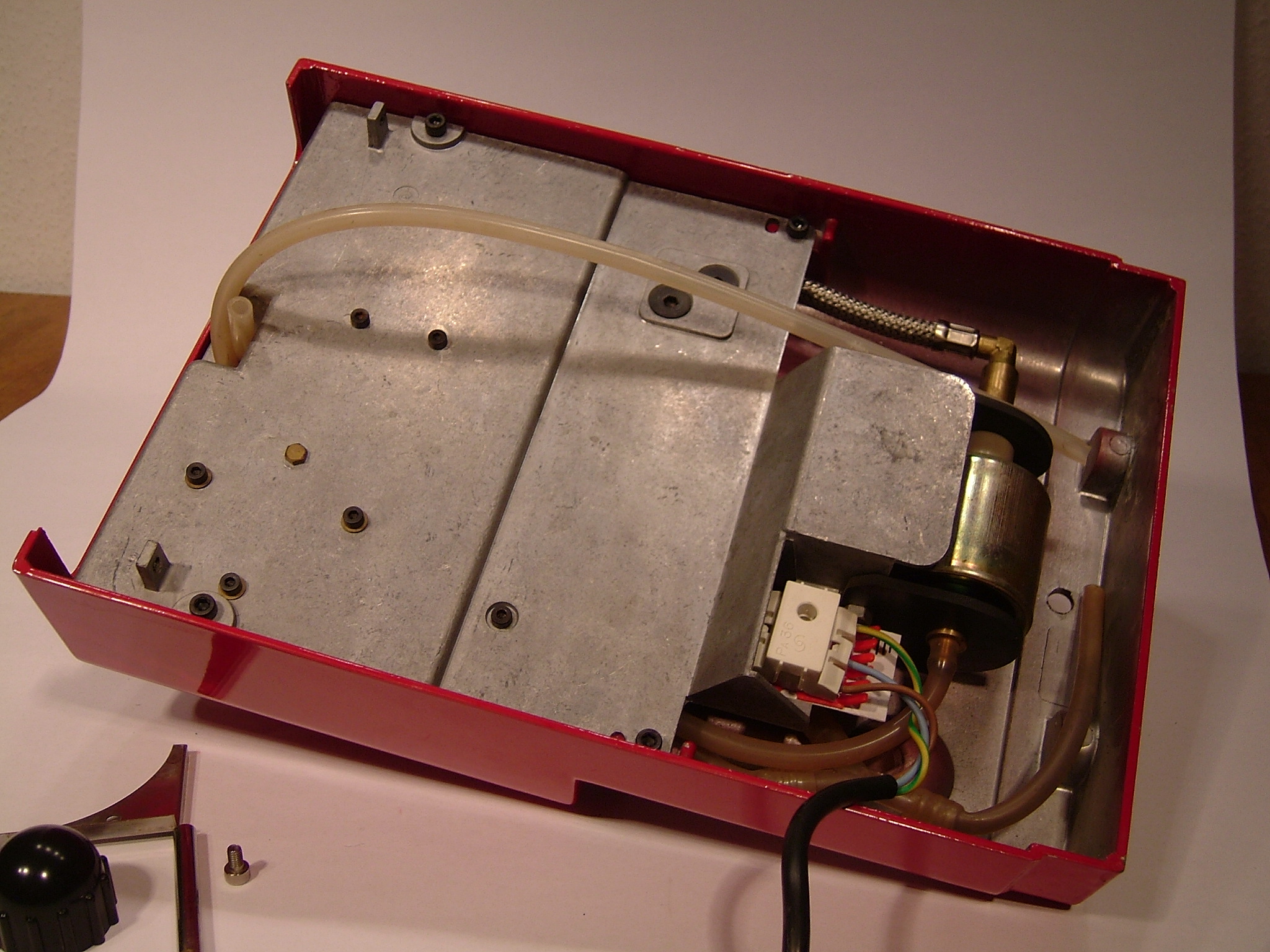

Nun dreht man das Gerät um, um die letzten Verbindungen zwischen Gehäuseschale und Gerätetafel zu lösen.

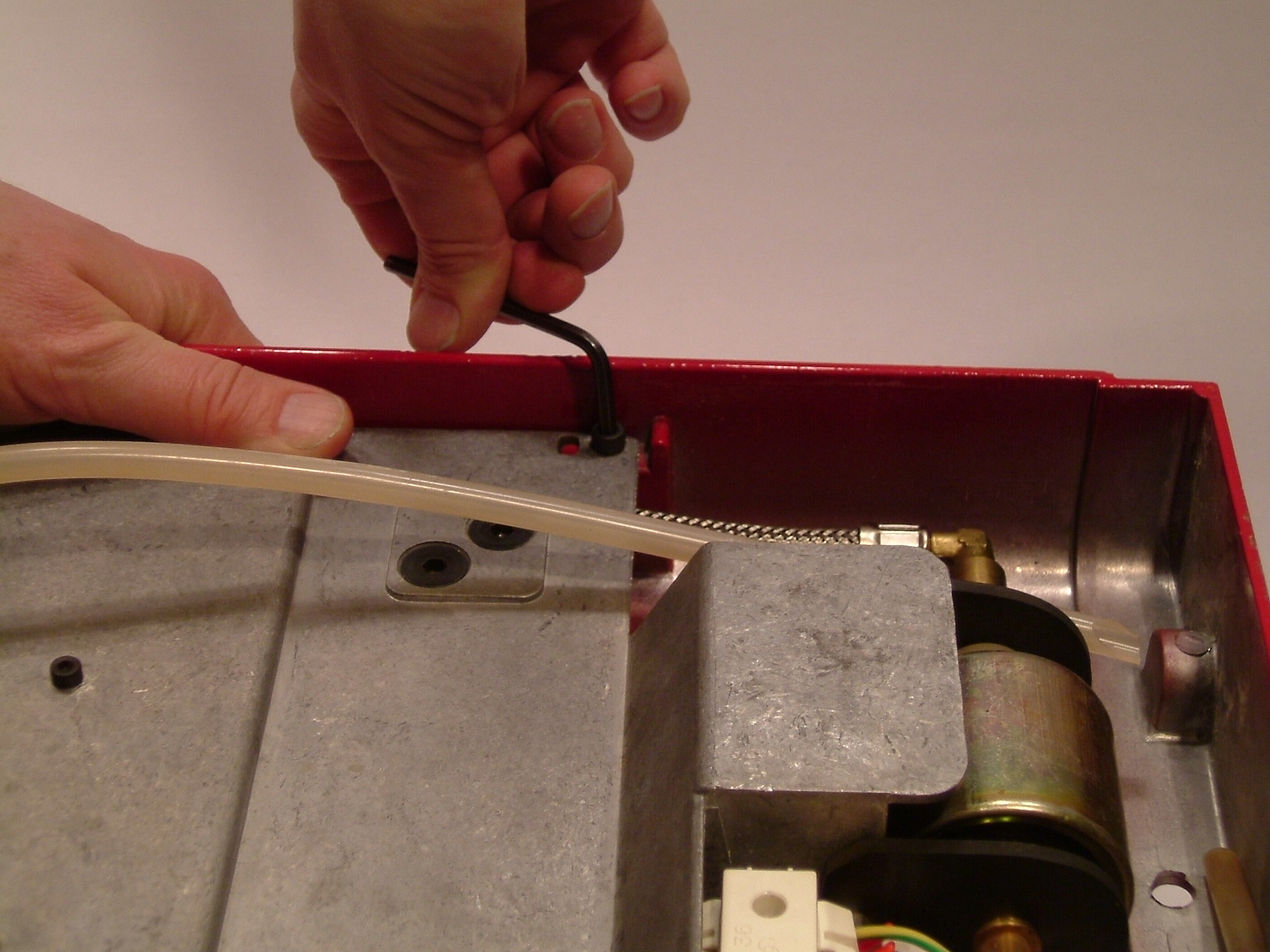

Mit dem Imbus-Schlüssel werden nacheinander alle vier Schrauben gelöst, die Gehäuseschale und Gerätetafel verbinden. Die Reihenfolge ist wieder gleichgültig.

Ich arbeite mich hier im Uhrzeigersinn von rechts oben nach rechts unten vor.

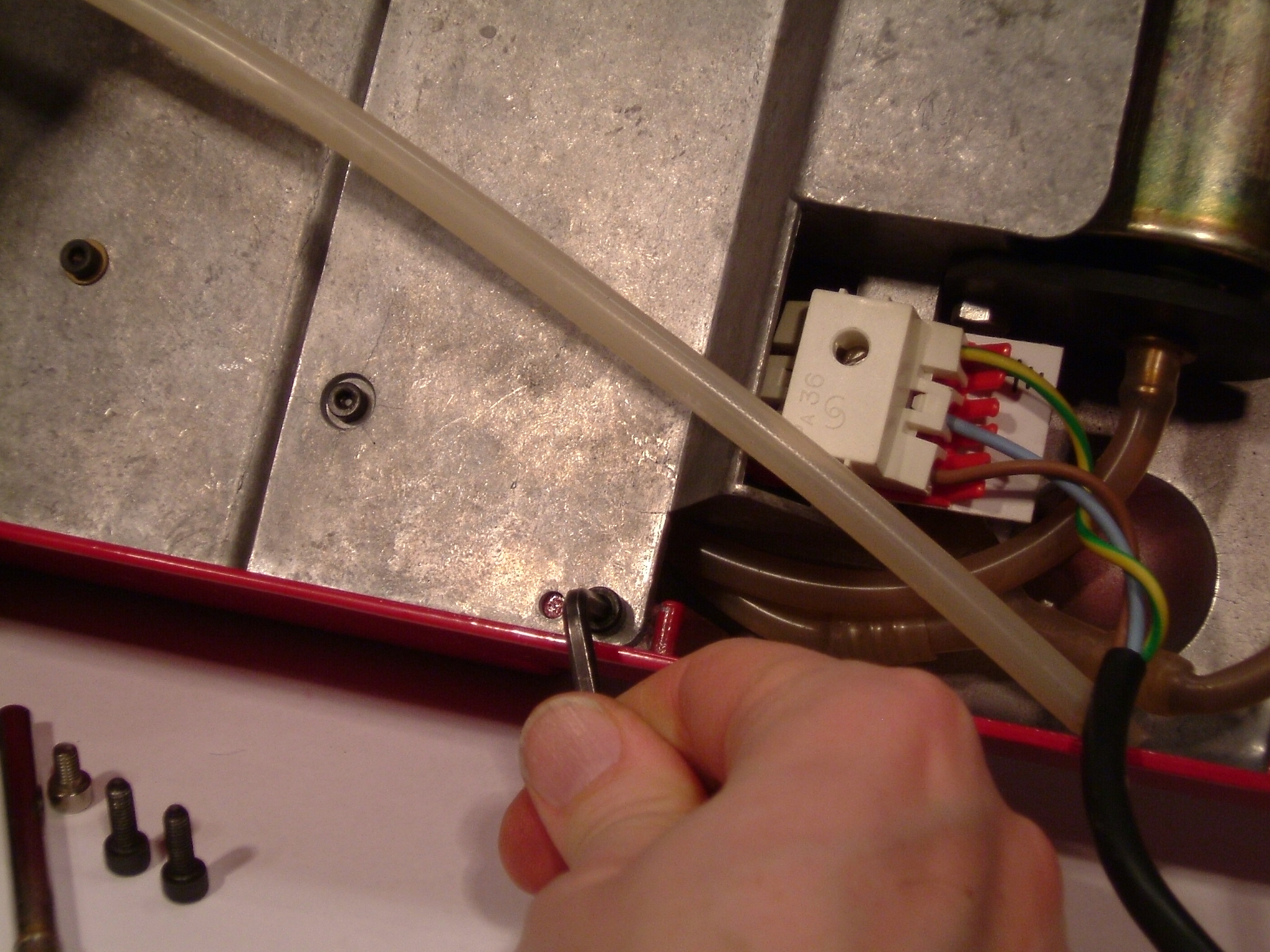

Die dritte Schraube wird herausgedreht.
